全自動扦樣機是專門為實現車載、散糧無蓋運輸車的自動扦樣而設計制造的，整機系統剛性好，自動化程度高、視頻監控、遙控操作、省時省力、操作方便，是車載糧食抽樣檢驗檢測的關鍵設備。

1、手動控制操作

　?。?）接通電源。

　?。?）啟動微型吸糧器

　　（3）按鈕操作，工作臺面板上的扦樣桿升降，扦樣小車前、后移動、轉向臂旋轉左右等按鈕操作。

　　2、遙控操作。當操作者離開操作臺時可利用遙控器操作扦樣桿、扦樣小車的移動及轉向臂的轉動。

　　3、維護

　　A、鋼絲繩長期使用后，會發生拉長現象，這時必須拉緊。

　　B、微型吸糧器內部濾網每扦50車后必須進行清理。

　　C、經常檢查吸糧管是否磨損而漏氣，應及時更換。

　　D、扦樣完成后，把扦樣桿置于最低位置，移動小車靠近立柱位置，旋轉臂置于非通道上方。

　　E、使用中，定期檢查電控回路的各連接點是否有脫落或松動。有之排除。

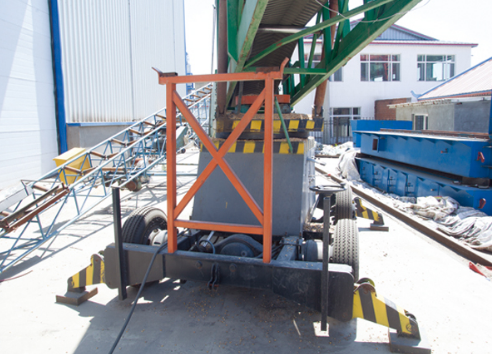

生產的糧食扦樣機是專門為實現???車載包裝糧食、散糧無蓋運輸車的自動扦樣而設計的。糧食扦樣機主要有22部分組成;1.地腳螺栓 2、地腳法蘭 3、固定立柱 4、中節法蘭 5、旋轉電機 6、高清攝像頭。7、扦樣小車動力電機 8、固定支撐架 9、扦樣機橫臂 10、配重支架 11、配電箱、12、配重拉線 13、傳送鏈條 14、線排 15、扦樣小車 16、限位開關 17、扦樣桿 18、吸糧管 19、吸糧風機 20、儲糧桶 21、顯示器 22、操作面板。

 1.旋轉臂的旋轉靠旋轉電機帶動螺旋錐形齒輪帶動轉向立柱旋轉，從而帶動旋轉臂轉動。

 2.旋轉臂前后移動，伸縮依靠油缸完成。

 3.扦樣桿上下依靠油缸來完成。

 4.扦樣過程：當扦樣點選好后，啟動微型吸糧器，再啟動扦樣桿升降電機按下降按鈕。當扦樣桿插入糧食后，微型吸糧器使吸糧管與扦樣桿形成一定的負壓，這時糧食從扦樣孔進入通過吸糧管進入微型吸糧器內，即完成了扦樣
